40型激光切管机卡盘三爪四爪气动卡盘

Pneumatic chuck for 40 type auxiliary claw laser tube cutting

40型前置式气动激光卡盘为激光切管设备而配套，可快速更换副爪/筒夹，机械效率较高，能量损失小，输出夹紧力大，夹持力稳定，夹持范围广。卡盘结构简单，元器件数量少，重量轻，故障...

13380269599 客服微信

产品简介Product Description

40型前置式气动激光卡盘为激光切管设备而配套，可快速更换副爪/筒夹，机械效率较高，能量损失小，输出夹紧力大，夹持力稳定，夹持范围广。卡盘结构简单，元器件数量少，重量轻，故障率低，性能稳定，转动惯量小，低能耗。卡盘轴向尺寸小，实现零尾料的成本更低。工作弹性高，配合自动送料系统工作，可不停机上下料，生产速度快、产能高。

应用范围Application Scope

前置式气动激光卡盘适用于激光切管设备，旋转切割圆管、方管等。广泛适用于激光切割、陶瓷行业、军工行业、航空航天、纺织机械、医疗器械、健身器材、汽摩配件、石油化工机械、农业机械、其他民用机械等领域。

产品规格Product Specification

请左右滑动查看下列产品规格参数

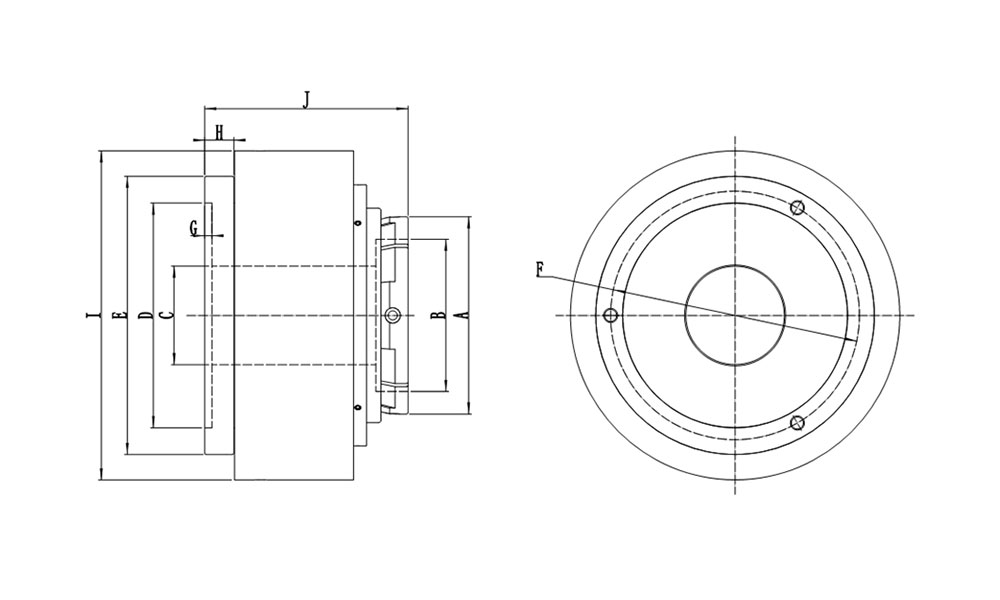

型号(Model)	A	B	C	D	E	F	G	H	I	J	安装螺丝(Screw)	最高转速(P.P.M)	工作气压(O.P)	夹持力(Grapping force)
HY-40	95mm	65mm	48mm	155mm	192mm	Φ172	5	20mm	212mm	125mm	3H-M10	1600	0.5-0.7MPa	19KN
HY-70	136mm	105mm	68mm	155mm	192mm	Φ172	5	20mm	227mm	140mm	3H-M10	1400	0.5-0.7MPa	21KN
HY-90	136mm	105mm	90.5mm	190mm	230mm	Φ210	6	23mm	236mm	148mm	3H-M12	1100	0.5-0.7MPa	23KN
HY-120	168mm	140mm	120.5mm	190mm	235mm	Φ210	6	20mm	285mm	166mm	3H-M12	900	0.5-0.7MPa	35KN
